Как точно измерить толщину стенки 316 круглой трубки из нержавеющей стали?

Точное измерение толщины стенки 316 круглых трубок из нержавеющей стали имеет решающее значение в различных отраслях, включая строительство, производство и химическую обработку. Как надежный поставщик из 316 круглых трубок из нержавеющей стали, я понимаю значимость этого измерения. Это обеспечивает качество, безопасность и производительность труб в их предполагаемых приложениях. В этом блоге я поделюсь несколькими методами, чтобы точно измерить толщину стенки 316 круглых трубок из нержавеющей стали.

Почему точное измерение толщины стенки имеет значение

Прежде чем погрузиться в методы измерения, важно понять, почему точное измерение толщины стенки так важно. В промышленности, где используются 316 круглых трубок из нержавеющей стали, например, при транспортировке коррозийных жидкостей или газов с высоким давлением, толщина стенки непосредственно влияет на давление трубки и устойчивость к коррозии. Если толщина стенки слишком тонкая, трубка может не противостоять внутреннему давлению, что приводит к утечкам или даже катастрофическим сбоям. С другой стороны, чрезмерно толстая стена может привести к ненужным затратам на материал и увеличению веса. Следовательно, точное измерение помогает поддерживать качество продукции, обеспечить безопасность и оптимизировать затраты.

Визуальный осмотр и суппорты

Самый простой и самый простой метод измерения толщины стенки 316 круглых трубок из нержавеющей стали - это визуальный осмотр и использование суппортов. Этот метод подходит для быстрых и грубых оценок, особенно в ситуациях, когда высокая точность не требуется.

Во -первых, для использования суппортов убедитесь, что суппорты чистые и в хорошем рабочем состоянии. Откройте челюсти суппорта и поместите их вокруг внешнего диаметра и внутреннего диаметра трубки. Разница между внешним диаметром и внутренним диаметром, разделенная на два, дает толщину стенки. Например, если внешний диаметр (OD) измеряется как 50 мм, а внутренний диаметр (ID) составляет 46 мм, толщину стенки (WT) можно рассчитать с помощью формулы: WT = (OD - ID)/2 = (50 - 46)/2 = 2 мм.

Однако этот метод имеет ограничения. Точное измерение внутреннего диаметра может быть сложным, особенно для трубок небольших диаметров. Кроме того, трудно измерить толщину стенки в разных точках вдоль трубки, что может варьироваться в зависимости от производственных процессов.

Ультразвуковая толщина

Ультразвуковые датчики толщины широко используются для точного измерения толщины стенки 316 круглых трубок из нержавеющей стали. Эти датчики работают по принципу отправки ультразвуковых волн через стену трубки. Когда ультразвуковые волны попадают на противоположную сторону стены трубки, они отражаются обратно к датчику. Измеряется время, необходимое для волн для перемещения в противоположную сторону и спину, и, основываясь на известной скорости звука в нержавеющей стали, подсчитывается толщина стенки.

Во -первых, чтобы использовать ультразвуковую толщину. Это помогает в эффективной передаче ультразвуковых волн. Затем поместите зонд датчика на поверхность трубки. Датчик будет отображать чтение толщины стенки.

Одним из преимуществ мощных датчиков ультразвуковой толщины является их способность измерять толщину стенки в нескольких точках вдоль трубки, не повреждая трубку. Они также могут измерить толщину трубок с нерегулярными внутренними поверхностями. Тем не менее, на точность датчиков ультразвуковой толщины может влиять такие факторы, как шероховатость поверхности трубки, наличие внутренних дефектов и тип используемого агента муфты.

Эк вихревое тестирование

Тестирование вихревого тока - это еще один метод неразрушающего испытания, который можно использовать для измерения толщины стенки 316 круглых трубок из нержавеющей стали. Когда чередовый ток проходит через катушку, расположенную рядом с поверхностью трубки, он генерирует чередующее магнитное поле. Это магнитное поле вызывает вихревые токи в стенке трубки. На величину и фаза этих вихревых токов влияют толщина стенки трубки.

Тестирование вихревого тока является высокочувствительным и может обнаружить небольшие изменения толщины стенки. Это также подходит для обнаружения поверхности и близких дефектов поверхности в трубе. Однако этот метод требует специализированного оборудования и обученных операторов. На результаты испытаний могут влиять такие факторы, как электрическая проводимость материала трубки, наличие магнитных полей и форму трубки.

Рентгенографическое тестирование

Рентгенографическое тестирование, такое как тестирование x - ray или гамма - луча, может предоставить подробную информацию о толщине стенки и внутренней структуре 316 круглых трубок из нержавеющей стали. В этом методе источник радиации помещается на одну сторону трубки, а с другой стороны помещается детектор. Излучение проходит через трубку, и интенсивность излучения, обнаруженного на другой стороне, связана с толщиной стенки трубки.

Рентгенографическое тестирование может создавать изображения с высоким разрешением стенки трубки, что обеспечивает точное измерение толщины стенки в разных точках. Он также может обнаружить внутренние дефекты, такие как трещины и пустоты. Тем не менее, этот метод является дорогостоящим, требует строгие меры предосторожности из -за использования излучения и требует времени.

Выбор правильного метода измерения

При выборе метода измерения толщины стенки 316 круглых трубок из нержавеющей стали необходимо учитывать несколько факторов. К ним относятся необходимая точность, размер и форма трубки, наличие внутренних дефектов и доступный бюджет и оборудование.

Для быстрых и грубых измерений можно использовать визуальный осмотр и суппорт. Если требуется высокая точность и необходимо не -разрушительное тестирование, ультразвуковые датчики толщины являются хорошим выбором. Тестирование вихревого тока подходит для обнаружения небольших изменений толщины стенки и дефектов поверхности. Рентгенографическое тестирование рекомендуется, когда необходима подробная информация о внутренней структуре и толщине стенки, хотя она дороже и сложна.

Обеспечение точности измерения

Чтобы обеспечить точность измерений толщины стенки, следует сделать несколько шагов. Во -первых, используйте калиброванное измерительное оборудование. Регулярно откалибруют суппорты, ультразвуковые датчики толщины и другие инструменты измерения в соответствии с инструкциями производителя. Во -вторых, возьмите несколько измерений в разных точках вдоль трубки. Это помогает обнаружить любые изменения толщины стенки из -за производственных процессов. В -третьих, следуйте правильным процедурам измерения. Например, при использовании ультразвукового манометра толщины убедитесь, что соединительный агент применяется правильно, а зонд прочно помещается на поверхность трубки.

Заключение

Точное измерение толщины стенки 316 круглых трубок из нержавеющей стали имеет важное значение для обеспечения качества продукции, безопасности и затрат - эффективности. Как поставщик из 316 круглых трубок из нержавеющей стали, я стремлюсь обеспечить высококачественные продукты. Мы используем расширенные методы измерения, чтобы гарантировать, что наши трубки соответствуют необходимым спецификациям.

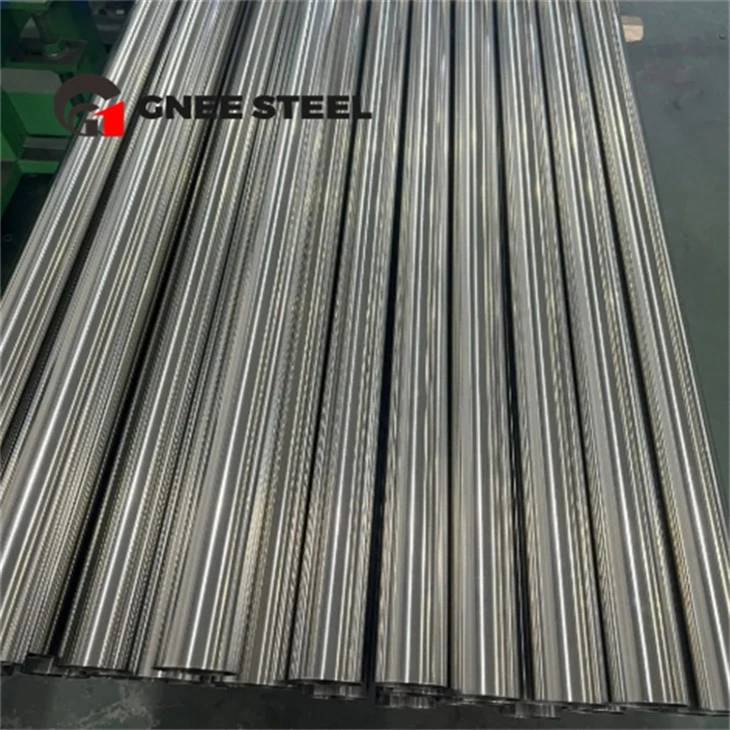

Если вы находитесь на рынке для высокого качества 316 круглых трубок из нержавеющей стали, например, какASTM A312 TP316 Бесплатная промышленная стальная трубаВASTM A312 TP316L бесшовные полированные трубы, илиСлушащая труба/трубка из нержавеющей стали/труби нуждаются в точном измерении толщины стенки, пожалуйста, не стесняйтесь обращаться к нам для дальнейшего обсуждения и закупок. Мы с нетерпением ждем возможности сотрудничать с вами в соответствии с вашими конкретными требованиями.

Ссылки

• Код котла и сосуда давления ASME
• Международные стандарты ASTM на трубках из нержавеющей стали
• Справочник по неразрушающему тестированию, том 7: ультразвуковое тестирование
